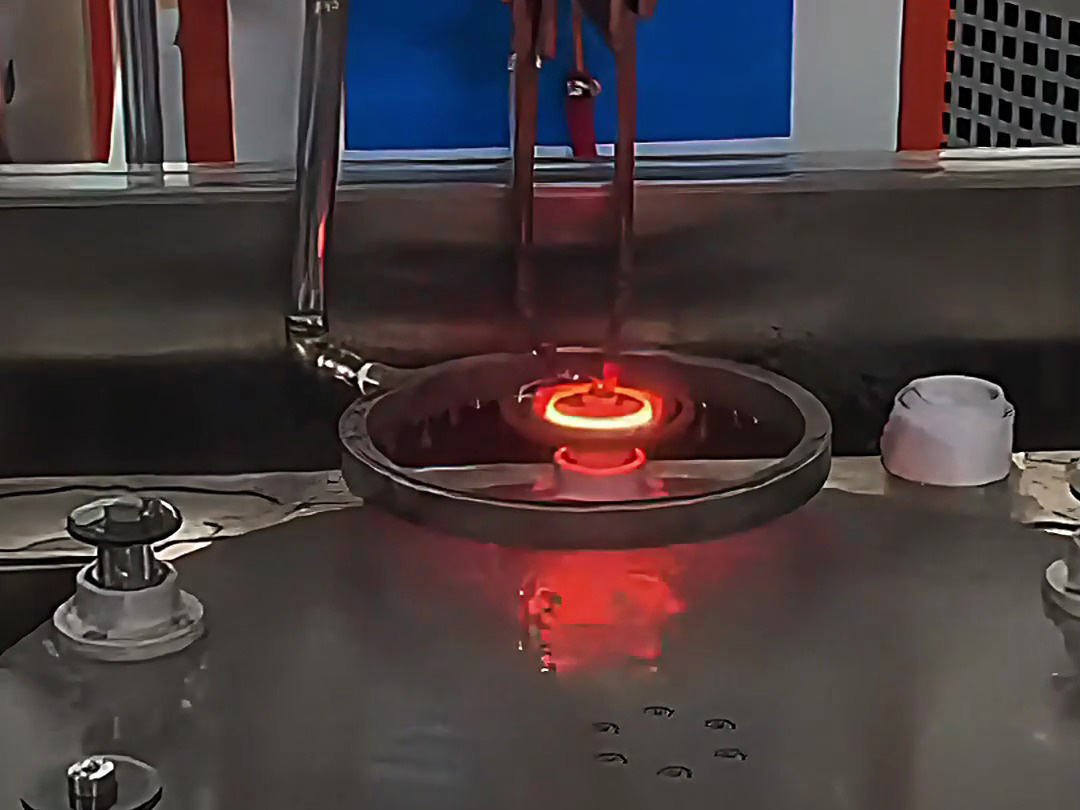

看似簡單的兩根銅管（感應線圈），卻能讓龐大的齒輪實現精準淬火熱處理 —— 這就是高頻加熱淬火的神奇之處。通過電磁感應原理，高頻電流流經銅管線圈產生交變磁場，使齒輪表面快速發熱，完成淬火工藝。這種技術以非接觸式加熱、高效節能、精準控溫等優勢，成為齒輪、鏈輪等傳動件熱處理的主流選擇。
- 線圈與齒輪的磁場耦合：
兩根銅管（感應線圈）纏繞成環形或仿形結構，通入 20-400kHz 高頻電流后，產生交變磁場穿透齒輪表面。 - 渦流效應與集膚效應：
- 齒輪（導電金屬）表面因電磁感應產生渦流，渦流能量轉化為熱能，加熱速度可達每秒升溫 50-200℃；
- 頻率越高，熱量越集中于表面（集膚深度僅 0.1-2mm），適合齒輪表面淬火，保持芯部韌性。
- 磁場聚焦設計：
線圈形狀根據齒輪輪廓定制（如直齒、斜齒、鏈輪齒槽），配合導磁體（如硅鋼片）集中磁場，確保齒面、齒根等關鍵部位均勻受熱。 - 冷卻功能集成：
部分線圈內置水冷管道，加熱后可立即切換為噴水冷卻，實現 “加熱 - 淬火” 一體化，縮短工藝時間。
- 對比傳統箱式爐：
- 高頻淬火加熱時間僅需 10-30 秒 / 件（以模數 4 齒輪為例），而箱式爐需 30 分鐘以上；
- 某齒輪廠引入高頻設備后，單臺設備日處理齒輪量從 200 件提升至 2000 件，效率提升 10 倍。
- 淬硬層深度靈活調節：
- 通過頻率匹配齒輪模數（如模數 m=3 選用 200kHz，m=8 選用 25kHz），淬硬層深度可控制在 0.5-3mm；
- 齒面硬度達 HRC55-62，耐磨性提升 3-5 倍，疲勞壽命延長至 10?次循環以上。
- 能耗降低 70% 以上：
感應加熱能效達 85%，單件齒輪淬火耗電僅 0.2-0.5kWh，較鹽浴爐節約 3-5kWh / 件。 - 熱影響區極小：
熱量集中于齒輪表面，芯部溫度＜200℃，變形量≤0.05mm，無需后續磨齒加工，節約成本 20%。
- 工件：變速箱齒輪（材質 20CrMnTi，模數 m=5）；
- 線圈設計：仿形線圈貼合齒面，導磁體增強齒根磁場；
- 工藝參數：頻率 80kHz，功率 30kW，加熱時間 12 秒，噴水冷卻；
- 效果：齒面硬度 HRC60，淬硬層深度 2.0mm，接觸疲勞強度提升 40%。
- 工件：工業輸送鏈鏈輪（材質 45# 鋼，直徑 φ500mm）；
- 線圈設計：可拆卸式柔性線圈，環繞鏈輪齒圈加熱；
- 工藝參數：頻率 25kHz，功率 50kW，加熱時間 20 秒，油冷；
- 效果：齒面硬度 HRC52，耐磨壽命從 3 個月延長至 1 年以上。
- 多工位設備應用：
配備旋轉工作臺的高頻淬火機，可同時加熱 4-6 個齒輪（如 φ80mm 以下規格），單次循環完成全部淬火，適合大批量生產。
| 部件 | 功能說明 |
|---|
| 高頻電源 | 提供 20-400kHz 高頻電流，功率范圍 10-100kW，支持功率動態調節 |
| 感應線圈 | 純銅管繞制，可定制為圓形、矩形、仿形等結構，表面鍍銀提升導電效率 |
| 溫控系統 | 紅外測溫 + PLC 閉環控制，精度 ±2℃，支持多段溫度曲線編程 |
| 冷卻系統 | 內置水冷 + 淬火液循環系統，冷卻速度可調（如水冷流速 5-20L/min） |
- 工業機器人集成：
機械手臂自動上下料、翻轉齒輪，適配復雜齒形的多角度加熱，減少人工干預誤差。 - 數據追溯系統：
實時記錄每件齒輪的加熱溫度、時間、冷卻參數，生成二維碼追溯報告，滿足 ISO 9001 質量體系要求。
| 維度 | 高頻加熱淬火 | 箱式爐淬火 | 火焰淬火 |
|---|
| 加熱速度 | 秒級 | 小時級 | 分鐘級 |
| 硬度均勻性 | 偏差≤±2HRC | 偏差 ±5-8HRC | 偏差 ±3-5HRC |
| 能耗 | 0.2-0.5kWh / 件 | 3-5kWh / 件 | 1-2kWh / 件 |
| 環保性 | 無廢氣排放 | 油煙污染 | 產生 CO 等氣體 |
| 復雜件適應性 | 任意齒形 | 僅規則形狀 | 需人工跟蹤加熱 |
- 線圈與工件間距：保持 2-5mm 最佳耦合距離，間距過大導致加熱效率下降，過小易引發電弧放電。
- 冷卻介質選擇：
- 低碳鋼齒輪：采用聚合物水溶液（如 PAG 濃度 10%），減少淬火裂紋；
- 高碳鋼齒輪：選用快速淬火油，確保馬氏體充分轉變。
- 線圈保養：每周清理線圈表面氧化皮，定期檢查水路密封性，避免漏水導致線圈燒毀。
- 頻率校準：每半年用頻率計檢測電源輸出頻率，誤差超過 ±5% 時需專業人員調試。
- AI 工藝自優化：
通過機器學習分析歷史數據，自動調整頻率、功率、冷卻時間，適配不同批次齒輪材質波動。 - 超高頻段拓展：
開發 1MHz 以上頻段設備，實現納米級薄件淬火（如鐘表齒輪），加熱時間壓縮至毫秒級。
兩根銅管的 “神奇” 背后，是電磁感應技術對傳統熱處理的顛覆式創新。高頻加熱淬火以 “小線圈、大能量” 的特性，讓齒輪鏈輪的熱處理從 “耗時耗力” 走向 “高效精準”。對于追求極致性能與產能的制造企業而言，這不僅是一臺設備的升級，更是一次生產范式的革新 —— 讓每一個齒輪，都在高頻磁場中煥發更強的生命力。
|
